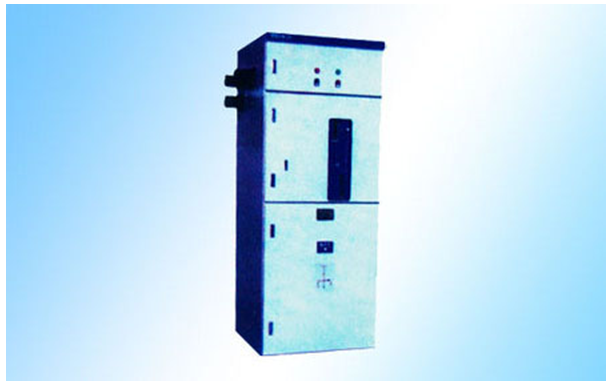

HXGN12-12箱式交流金属封闭开关设备

 桥架厂家

产品介绍

◆用途

设备适用于交流12KV、50HZ的配电系统中。广泛的用于城市电网建设和改造工程、工矿企业、高层建筑和公共设施等,作为环网供电单元和终端设备,起着电能的分配、控制和电气设备的保护作用,也可装在预装式变电站中。本设备符合ICE420《高压交流负荷开关—熔断器组合电器》、GB3906-91《3-35KV交流金属封闭开关设备》的有关规定。

◆结构特点

本柜外壳是由钢板或型材制作成的封闭结构,本设备具有成套性强、体积小、无燃烧和爆炸危险,具有可靠的“五防”功能。熔断器组合电器柜,熔管带有撞针,在短路的情况下,撞针撞击跳闸机构,实现快速开断,能有效的保护电器设备。

◆主要技术参数

桥架厂家

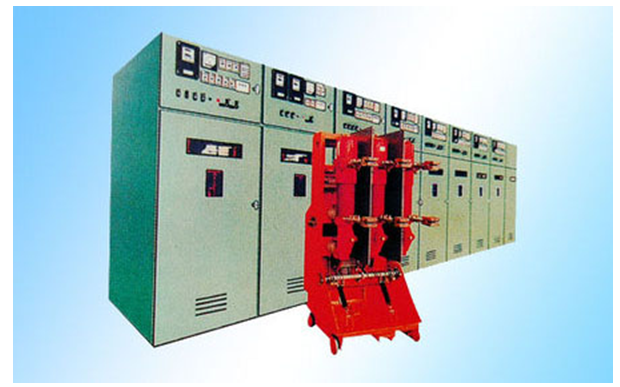

JYN2-12间隔交流金属封闭开关柜

槽式电缆桥架

产品介绍

◆用途

电压12kV以下作为接受和分配电能之用。

◆结构特点

JYN2-12开关柜内采用ZN28-12型真空断路器手车。开关柜内有一套完整的联锁系统,当手车拉出柜外时,绝缘隔板迅速挡住带电部分,以确保不发生意外事故。此外,还可配备电压互感器手车、站用变压器手车等。

◆主要技术参数

槽式电缆桥架

KYN28A-12金属铠装中置式开关柜

槽式电缆桥架

产品介绍

◆用途

KYN28A-12金属铠装中置式开关柜系3.6-12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。

◆结构特点

本开关柜按GB3906-91中的铠装式金属封闭开关设备而设计。整个是由柜体和中置式可抽出部件两大部分组成,该设备可以从正面进行安装调式和维护,因此它可以背靠背组成双重排列和靠墙安装,提高开关设备的安全性、灵活性,减少了占地面积。

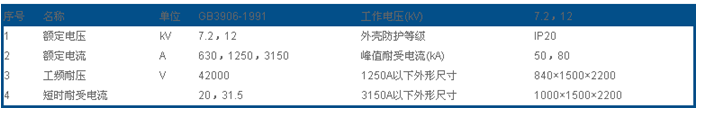

◆主要技术参数

槽式电缆桥架

XL(F)-21动力配电柜

槽式电缆桥架

产品介绍

◆用途

XL(F)-21型动力配电柜具有结构紧凑、检修方便、一次方案组合灵活等优点,故广泛适用于各工矿企业中,作为交流50Hz、500V以下三相电力系统动力配电之用。配电柜对所控制的线路有过载及短路保护作用。本动力配电柜系户内装置,靠墙安装,屏前操作及检修。

◆结构特点

 本配电柜系户内装置、靠墙安装、屏前维修,为一般封闭式,外壳用钢板弯制而成,刀开关操作手柄装在柜前侧板上,可以作为切换电源之用。配电柜前面有门,门有可装指示电表和操作按钮、打开门,柜内全部设备敞露。为方便于检修维护,柜后可拆卸,具有结构紧凑、检修方便的特点。

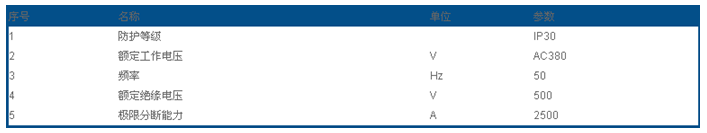

◆主要技术参数

槽式电缆桥架

GCL低压抽出式开关柜

辽阳桥架

产品介绍

◆用途

GCL系统适用于交流50Hz、额定工作电压380V的低压配电系统中,作为受电、馈电、母联、照明、电动机控制及功率补偿之用,它包含动力中心(PC)和电动机控制中心(MCC)之功能,并可设计成固定柜和抽屉柜混合型系统,满足不同的供配电需要。

◆结构特点

1、柜体采用薄壁异型型材拼装而成,强度高,性能好,重量轻,框架,门板等构件用环氧粉末涂料静电喷涂,涂层均匀,绝缘性能好,经久耐用。

2、在MCC方案中,柜体内部分成五个区域:水平母线区、垂直母线区、功能单元区、电缆室、中性接地母线区。各区互相隔离,保证线路正常运行,有效地防止故障扩大。

3、功能单元采用抽屉结构,插入结构和固定结构三种,使用检修安全、方便,可缩短事故停电时间。

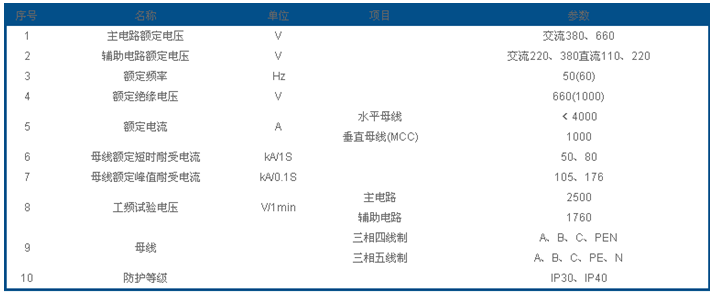

◆主要技术参数

辽阳桥架

GCK2低压成套开关设备

桥架厂家

产品介绍

正常使用条件

概述

 GCK2低压成套开关设备是GCK低压抽出式开关柜的升级换代产品。是由天津电气传动设计研究所、中国电器工业协会电控配电设备分会、天津天传电控配电有限公司联合行业80余家骨干企业组成全国联合设计组,针对国内抽出式开关柜产品的现状,结合国内行业的具体情况而开发出的具有自主知识产权的新一代低压成套开关设备。

本产品于2008年6月通过了中国电器工业协会组织的产品鉴定,专家组一致认为:GCK2低压成套开关设备柜型经济适用、设计规范完整,性价比优,创新性佳(获得两项国家专利),并在国际上首次采用铜铝复合母线作为低压开关柜的载流导体,极大的降低了制造成本,提高了企业在市场的竞争力。其经济效益和社会效益显著,属国际领先水平。

本产品适用于户内正常使用条件下,额定工作电压交流至380 (400) V、660 (690)V、频率50 (60)Hz,额定电流至5000A,作为受电、馈电、电动机控制及无功功率补偿之用。

特点

● 骨架均由C型材或加强型C型材借助连接件用自攻螺钉组装而成,型材安装孔间距为25mm (E=25mm)。骨架尺寸精准、结构稳固,重量轻、强度高、安装方便、装配效率高。

● 水平母线置于柜体顶部,水平母线系统在设计上充分考虑了安装、维护的简单、方便,柜体顶部可打开,从柜顶就能方便地进行母排的现场安装与连接,不需要穿排。

● 水平母线额定电流可达5000A,短时耐受电流可达100kA.抽屉柜垂直母线额定电流可达1600A.

● 一单元以上抽屉采用带三位置显示和锁定的大刀式推进机构(BPT联锁推进机构),1/2抽屉采用拨盘式推进机构(已获得国家专利,专利号ZL 2007 2 0098515.5)。

● 除采用铜母线作为载流导体外,创新的在低压成套开关设备中采用铜铝复合母线作为载流导体(已申请国家专利,申请号2008200748648已授权),能有效的降低低压成套开关设备的成本,节约资源。

型号含义

正常使用条件

★ 周围空气温度不高于+40℃,而且24h内其平均温度不高于+35℃。周围空气温度的下限为-5℃。

★ 空气清洁,在温度为+40℃,其相对湿度不得超过50%。在较低温度时,允许有较大的相对湿度。例如:+20℃时相对湿度为90%。但应考虑到由于温度的变化,有可能会偶尔产生适度的凝露。

★ 污染等级3

★ 安装类别 IV

★ 海拔高度不超过2000m

★ 安装倾斜度不超过5°

★ 无剧烈震动和冲击的场合

★ 无粉尘、腐蚀性气体及没有阳光直接照射和雨水侵袭的场所

★ 运输和存放温度为-25℃~+55℃,在短时间内(不超过24h)可达+70℃

主要技术参数

桥架厂家

GCK低压抽出式开关柜

桥架厂家

产品介绍

◆用途

GCK系统适用于发电厂、冶金、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为并流三相四线或五线制、电压380V、频率50Hz电力系统的配电和电动机控制之用。

◆结构特点

1、装置的柜架结构是由C型型材装置配组成。柜体的模数为E=25mm,同时采用自攻螺钉连接,全部柜架及内层隔板都作镀锌钝化处理。

2、馈电柜可灵活地根据所需要的各种单元线路方案进行任意组合,且一旦发生故障,可以在很短时间内将单元抽出,换上备用单元继续使用,相同单元可在任一柜上互换。

3、指示仪表、按钮、控制开关和指示灯等成组的装在控制板上,该控制板安装在各自单元的正面,随单元一起插入或抽出。

◆主要技术参数

辽阳桥架

GCS低压抽出式开关柜

辽阳桥架

产品介绍

◆用途

GCS系统适用于发电厂、石油、化工、冶金、纺织、高层建筑行业的配电系统,可作为三相交流频率为50/60HZ,额定工作电压为380/400/660V,额定电流为400A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

◆结构特点

1、装置的主构架采用8MF型钢,构架采用拼装和部分焊接两种结构形式。主构架上均有安装模数孔E=20mm;

2、装置备功能室严格分开,其隔室主要分为功能单元室、母线室、电缆室,各单元的功能相对独立。

3、抽屉改变仅高度变化,其宽度、深度不变。相同功能单元的抽屉具有良好的互换性。

◆主要技术参数

辽阳桥架

GGD交流低压配电柜

辽阳桥架


产品介绍

◆用途

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至3150A的配电系统,做为动力,照明及配电设备的电能转换、分配与控制之用。

◆结构特点

GGD型交流低压配电柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,框架设计为自然通风形式,使柜内电器元件在运行中得到充分散热。柜体的顶盖在需要时间拆除,便于现场主母线的安装,柜顶的四角装有吊环便于起吊和装运。

◆主要技术参数
